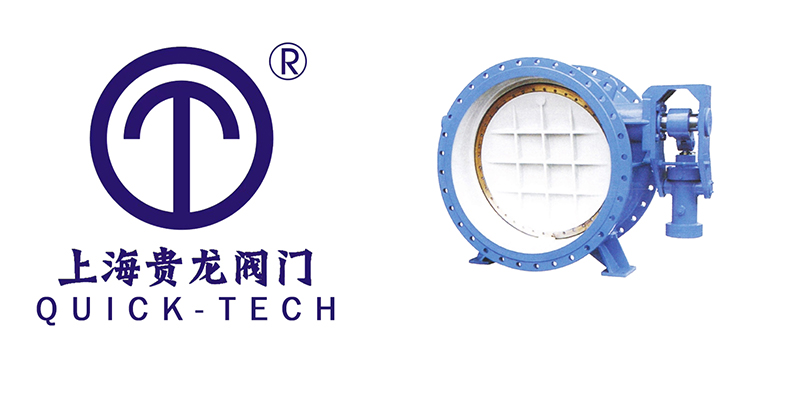

上海貴龍閥門有限公司生產的微阻緩閉蝶形止回閥可廣泛用于市政、電廠、冶金、石化等行業的給排水系統。那么，此閥門的工作原理是什么？下面由上海貴龍閥門小編來為您詳細講述一下！
微阻緩閉蝶形止回閥的工作原理：
本形式止回閥主要由閥體、閥瓣、轉軸、搖臂、緩沖液壓缸等組成。本閥靠近口介質壓力推動閥瓣開啟使介質通過，閥瓣通過轉軸帶動搖臂將緩沖油缸中活塞桿拉到開啟位置。當介質停止流動時(如泵突然停止運行)，由于閥瓣自重及介質倒流的作用，使閥瓣自動關閉。由于緩沖裝置的作用，閥瓣關閉分兩個階段。
第一段:從全開位置至運行了85%-90%行程為快關段,在這個階段，閥瓣帶動搖臂同時做順時針方向運動，油缸活塞桿被壓回缸體內部，在這個階段阻尼裝置作用很小，閥瓣關閉速度很大。
第二段從85%-90%行程以后至全關為慢關段,在這個階段，阻尼裝置作用很大，為得到合適的關閉速度，可通過調節油路單向節流閥的開度以設計油路系統是阻尼大小,從而消除破壞性水錘,起到保護泵，閥及管路系統的作用。
